Tato aplikace je určena pro automatizovanou kontrolu geometrických rozměrů profilů s délkou až 5000 mm pomocí 3D měření. Proces kontroly využívá čtyři profilometry, které umožňují přesné měření parametrů, jako jsou průměry, délky, kolmosti, rádiusy a prohnutí.

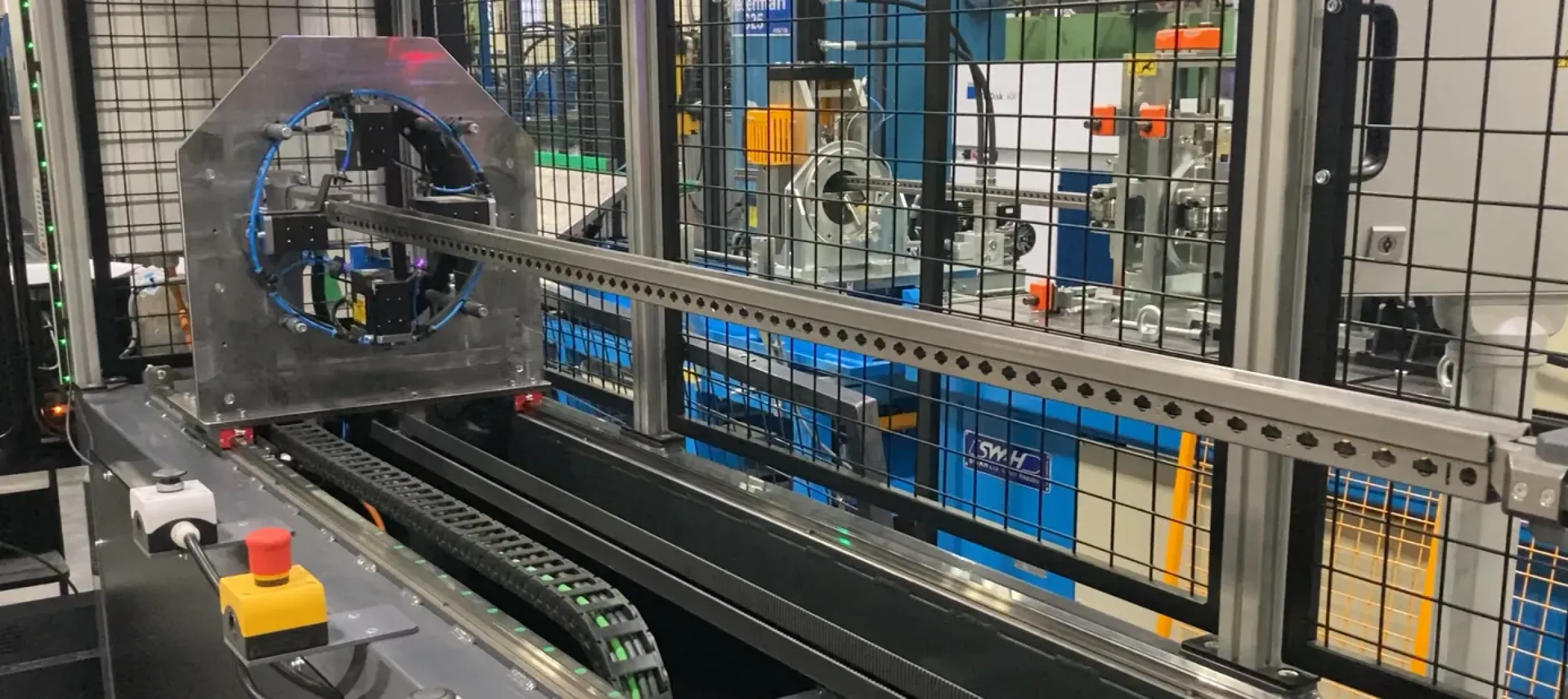

Profil je umístěn do separované měřicí stanice, kde jsou zajištěny stabilní podmínky pro skenování. Po povolení měření se spustí rám s 3D senzory, které skenují celý profil. Měření probíhá s referenčními body, které určují kolmost konců profilu, celkovou délku, pozici kruhového otvoru a jeho průměr, přičemž je nutné dodržet toleranci 0,1 až 0,5 mm.
Po dokončení skenování se výsledky zobrazují na monitoru počítače v grafické podobě, kde jsou vizualizovány barvami a číselnými hodnotami. Uživatelé mohou zoomovat a zapisovat naměřené hodnoty do tabulky.
Každé měření je automaticky logováno do CSV souboru. Data se ukládají do složek podle typu profilu a obsahují časové známky. Kromě toho se vytváří souhrnný CSV soubor pro celý den, což usnadňuje analýzu trendů.
Výsledky měření jsou uloženy také jako grafické soubory JPG s barevným označením:
- Zelená
- Oranžová
- Červená
Tato aplikace pomáhá zajistit přesnost, efektivitu a kvalitu procesu kontroly geometrických rozměrů, čímž významně přispívá ke zlepšení výrobního procesu.
