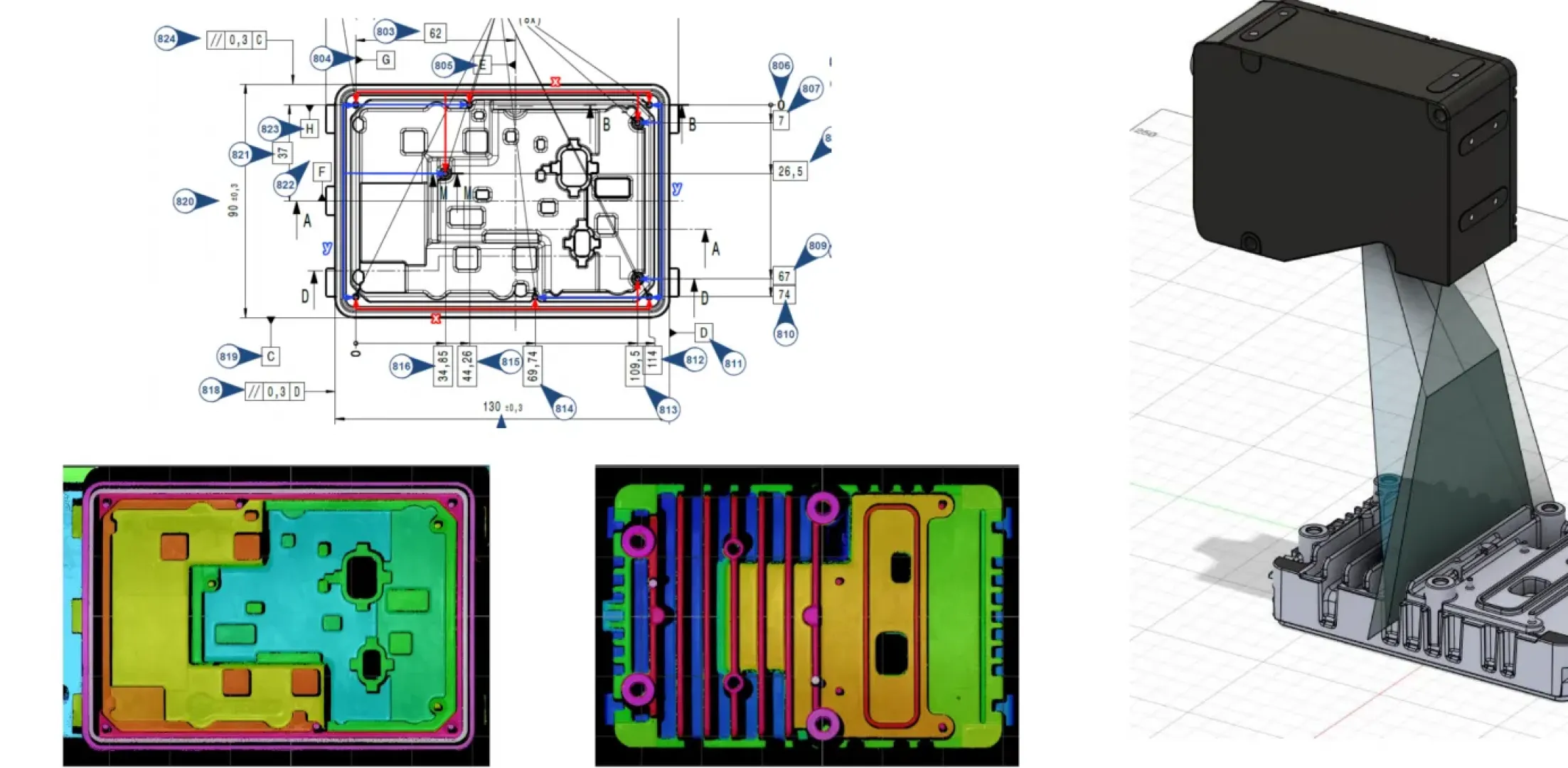

V průmyslové výrobě je přesné měření pinů na duralovém odlitku klíčové pro zajištění správné montáže a funkčnosti finálního produktu. Tento systém využívá 3D triangulační profilometr umístěný na lineární ose s elektrickým pohonem, což umožňuje vysoce přesnou a efektivní kontrolu přítomnosti pinů a jejich vyosení.
- 3D triangulační profilometr – optické zařízení pro detailní analýzu polohy pinů.
- Lineární osa s elektrickým pohonem – zajišťuje stabilní a plynulý pohyb měřicí jednotky podél kontrolovaného dílu.
Systém musí zajistit měření přítomnosti pinů na duralovém odlitku a identifikaci případného vyosení oproti stanoveným tolerancím. Kontrolní proces zahrnuje:
- Detekci všech pinů a jejich přesné umístění na odlitku.
- Vyhodnocení vyosení pomocí 3D profilometru.
- Porovnání naměřených hodnot s definovanými tolerancemi, aby byla zajištěna správná montáž.
- Kalibrace systému – nutná pro zajištění dlouhodobé přesnosti měření.
- Vysoce přesné měření vyosení – malé odchylky mohou mít vliv na montáž a funkčnost výrobku.
- Časové omezení – kontrola musí proběhnout v krátkém čase, aby nenarušila výrobní proces.
Měření probíhá pomocí optické kontroly s 3D triangulační hlavou, která je pevně umístěna na lineární ose a pohybována podél duralového odlitku. Postup měření zahrnuje:
- Nasnímání 3D profilu pinů na odlitku.
- Automatické vyhodnocení odchylek oproti referenčním datům.
- Vizualizace a porovnání naměřených hodnot s požadovanými specifikacemi.
- Uložení dat pro další analýzu nebo zpětné sledování kvality výroby.
Systém umožňuje spolehlivou kontrolu přítomnosti všech pinů na odlitku a přesné měření jejich vyosení. Výsledky jsou prezentovány v digitální podobě, kde:
- Každý pin je vizualizován v grafické interpretaci s číselným označením naměřených hodnot.
- Porovnání s požadovanými hodnotami umožňuje okamžitou identifikaci odchylek.
- Data jsou logována a ukládána pro další analýzu nebo sledování dlouhodobého vývoje kvality výroby.
- Po provedení měření jsou výsledky zobrazeny na monitoru počítače.
- Piny jsou vizualizovány barevně podle jejich stavu:
- Zelená – pin odpovídá požadovaným hodnotám.
- Červená – vyosení mimo toleranci, nutná kontrola nebo úprava.
- Naměřené hodnoty jsou porovnány s referenčními hodnotami, což umožňuje rychlé rozhodování o kvalitě dílu.
Tento systém 3D měření vyosení pinů využívá pokročilé metody optického snímání a parametrizace pohybového mechanismu, čímž poskytuje rychlé, přesné a efektivní řešení pro kontrolu kvality duralových odlitků.
Díky specializaci v oblasti snímání s pomocí 3D triangulačních zařízení byla vytvořena vysoce spolehlivá aplikace, která významně přispívá k optimalizaci výrobního procesu.
